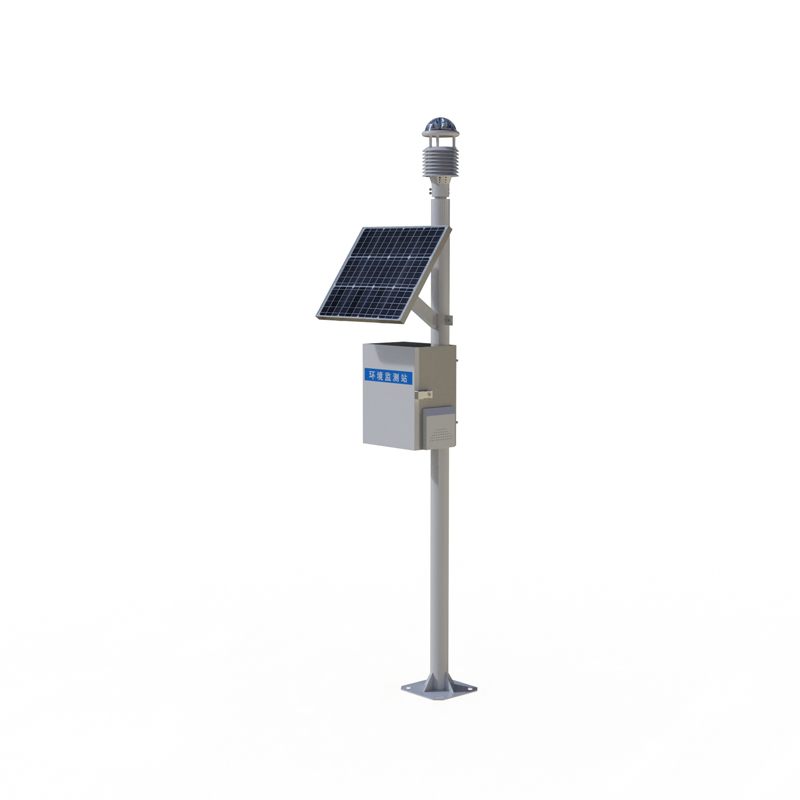

无线农业综合气象站

一、 产品概述：

智慧农业气象观测站采用最新的物联网技术、4G通讯技术，将农业环境的各类数据采集、发送到智慧农业云平台，并通过配套的APP可以查看相关各类数据。

我公司通过多年的研发，相关软件取得了软件著作权证书，相关物联网采集设备和通讯设备取得了国家专利。设备本身有农业部农机具质量监督检测中心报告。

智慧农业云平台，可以通过wifi/4g等方式接收数据，可以将各类数据存储、分类检索、汇总、分析；形成走势图、柱图、日报表等。还可以兼容：虫害数据、性诱监测数据、病虫调查统计数据。利于农业生产的环境监测、实时预警、科学防治。

二、 主要功能：

1. 采用先进的微型控制技术，监测不小于16项气象环境因子

2. 主机功率：≤200mA（12V） 整机功耗：≤600mA（12V）

3. 采用60W太阳能板，40AH锂电池，电压：DC12V自带稳压设备;

4. 设备为安卓系统，配置屏幕为7寸，数据采集软件可以自动分成：空气、土壤、水体三大类数据，并在屏幕上可以显示各个环境要素的数据。正常情况下通过GPRS传输数据，同时也可以通过GSM短信获取数据。内置放丢失功能 。

5. 采集数据功能：空气温度、空气湿度、土壤温度（4层）、土壤含水率（4层）、风速、风向、光照度、辐射、降雨量、图片等16种以上参数的环境数据；

6. 数据存储量：可以存储一年的数据（8760批），设备带有本地缓存，可以在信号断掉的时候，实现数据的复传。

7. 具有通过移动设备将数据转存到计算机功能，能够与计算机联接，实时显示数据、图形显示。

8. 可将所有采集的数据及苗情图片上传到自建的物联网平台。

9. 自主知识产权的软件平台和手机 APP 软件，可以通过任意联网的电脑和手机查看数据，并可查看在线视频和图片，可将数据格式以折线图、柱状图、3D 柱状图、区域图等图表形式显示。

10. 可查看指定区域的站点安装情况及最新监测时间，从而得出指定区域的站点数量。

11. 可查看某个站点指定传感器在指定时间范围内的数据报表信息，也可将结果导出到 Excel。

12. 可查看某个站点在指定时间月份、年份的数据报表信息。

13. 可将备份的数据或本地整理的数据导入到数据库，也可将导入的数据删除。

14. 添加旱情预警信息，并自动发布短信通知。查询已发布的旱情预警信息。

15. 可按灾情的严重程度分为红、黄、橙三种颜色，并在监测区域图中形式展示

16. 用户登陆权限可进行分级设置，确保安全

三、 技术参数：

名 称	测量范围	分 辨 率	准 确 度
风　速	0～30m/s	0.01m/s	±(0.1+0.03V)m/s
风　向	0～360°（16方向）	1/16	<3°(>1.0m/s)
空气温度	-40-80℃	0.1℃	±0.3℃（25℃）
空气湿度	0-100%RH	0.10%	±3%RH
大气压力	30-110Kpa	0.01Kpa	±0.02Kpa(相对)
雨量	≦4mm/min	0.01mm	±0.2mm
光照	0-18.8W LUX	1lux	5%
二氧化碳	500-5000PPM	1PPM	±50PPM±读数的3%
土壤温度	-40~80℃	0.1℃	±0.5℃
土壤湿度	0-100%	0.1%	3%
土壤电导率EC	0-20000us/cm	10us/cm	±5%
土壤PH（探针）	3-9	0.1	≤5%/year
土壤氮磷钾	0~1999mg/kg	1 mg/kg	±2%
土壤蒸发量	0～75mm	0.1mm	±1%

远程拍照式虫情测报系统

一、产品简介

名称:虫情测报仪

符合标准：符合GB-T24689.1-2009标准图像式虫情测报工具

主要目的：对虫害的发生与发展进行分析和预测，为现代农业提供服务，满足虫情预测预报及标本采集的需要

工作原理：利用现代光，电，数控等技术，实现了害虫诱捕虫体远红外自动处理，传送带配合运输，整灯自动运行等功能。在无人监管的情况下，可自动完成诱虫，杀虫，虫体分散，拍照，运输，收集，排水等系统作业，然后利用无线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台

二、主体结构

不锈钢

引虫灯四周设有百叶窗，有效防止非目标大虫子或树叶等杂物进入设备，影响虫体识别

撞击屏采用高透玻璃材质，互成120度角，单屏尺寸：长595±2mm，宽213±2mm，厚5mm

产品默认配备安装底座，底座高度40cm，用于防止雨季雨水倒灌至中控箱中

显示器：7寸安卓操作系统触控显示屏，支持整机实时状态查看，工作模式调整，支持本机虫害照片本地查看，并可通过本机设定参数

三、参数

供电方式：太阳能供电

启动最大功率：≤200W；稳定工作功率：≤60W；待机功率≤5W

整机尺寸：557mm*567mm*1634mm

通信方式：4G标配,网口（选配）

工作环境：0~70℃，0~95%（相对湿度）、无凝结

诱虫光源：20W黑光灯管（主波长365nm）；灯管启动时间≤5S

远红外虫体处理仓温度：工作15分钟后温度可达85℃±5℃

绝缘电阻≥2.5MΩ（漏电保护）

摄像头像素：800W，可清晰分辨每一个虫体

智能远程拍照型孢子捕捉仪

一、产品简介

该设备通过高倍光学显微成像技术、精度限位技术、自动智能化聚焦融合技术、物联网传输控制技术等技术手段，拍摄孢子微小目标体，并实时将图片上传到指定农业云平台。平台采用图像优化算法，精准对上传图片处理分析。

二、产品特点

1.孢子设备内部有横向及纵向双轴电机

2.内置载玻片，载玻片可累计显示当前使用程度，当载玻片即将用完时，平台可到期提醒载玻片更换时间，载玻片可手动清零，且清零有密码保护，载玻片可手动替换

3.界面可实时显示载玻片单次采样进度；

4.可从界面设定工作模式：分为自动与手动两种模式；

5.设备内有高分辨率显微镜，可以清晰拍摄显示5~100um孢子。

6.经过特殊风道气流循环设计，进出风口形成风道，确保空气的流通性，有效降低采集重复率，缩短了采样时间，提高了采集效率，单次采样可设置吸气口采样时间。

7.可任意设定工作时间，任意设定采样频率；

8.孢子捕捉仪内置10.4寸高清大屏显示，windows操作系统，具有良好的人机交互界面。支持本地查看拍摄照片、配置设备参数、控制设备等功能

9.统计分析：采用云服务器技术，实现对病菌孢子图片的人工统计与分析，可实时人工远程查看确认，缩短了预测预报周期

10.支持与服务器自动校时

三、技术参数

1.主体结构：喷塑材质

2.供电电压：220VAC，可选配480w 200ah太阳能供电

3.启动最大功率：≤65W；稳定工作功率：≤50W；待机功率≤26.4W

3.整机尺寸：420.0*308.7*787.7mm

4.通信方式：4G上传，基于蜂窝网络，TCP/IP方式上传数据，支持动态域名解析DNS，只需插入一张手机卡便可将数据上传至远端监控软件平台

5.工作环境：-20-70℃，0-95%（相对湿度）、无凝结

6.内置载玻带：一次更换最长可以连续使用365天，每天拍3次

7.绝缘电阻≥2.5MΩ（漏电保护）

8.摄像头：1200W像素

9.操作系统：WINDOWS

10.气体采样：采集时间60~1200分钟（设置范围），可采集面积：长*宽（mm）50*21mm；

11.工作时间设置：定时启动，24时制，可以任意设置24小时开启时间；

物联网四情平台

农业物联网四情监测系统又称农业四情自动监测系统，农业物联网四情监测系统以先进的传感器、物联网、云平台、大数据等互联网信息技术为基础，自动监测农作物的生长发育状态、病虫害情况以及灾情状态。随着智慧农业的发展，互联网、大数据、人工智能等技术逐渐运用到了农业生产的各个环节，大大提高了劳动力、资本等各项生产要素资源的配置与利用效率。

借助物联网，智慧农业构建了集环境监控、精准调节为一体的农业生产系统，可对不同的农业生产环境及对象进行监测监管，通过传感设备检测环境的物理参数，对土壤、虫情、气象等生产环境状况进行实时动态监控，使之符合农业生产环境标准，这些新技术的应用将大大改善农产品品质，使其符合市场需求，可以实现供给与需求的有效对接，促进农业生产精细化、高效化、现代化发展。

农业物联网四情监测系统组 成

风途科技农业四情监测系统（墒情、虫情、气候、苗情）由终端设备（管式土壤墒情监测仪、虫情测报仪、气象站、视频监控）、农业四情测报平台组成。该系统可对农业大田的土壤墒情状况（土壤温度、土壤水分、土壤PH值等）、病虫状况（病虫种类、病虫数量等）、气候状况（空气温度、湿度、雨量、光照度、二氧化碳、风速风向等环境参数）进行系统监测和管理，通过GPRS/4G或网口将数据上传至测报平台，管理人员可远程实时查看各环境参数数据及趋势，节省人力，并根据数据反馈作出相应调整，以保证农作物良好的生长态势，助力农业生产。

农业四情监测系统拓扑图

管式土壤墒情监测仪

管式土壤墒情监测仪是一款以介电常数原理为基础的传感器，支持10-30V宽电压充电。

外壳采用PVC塑料管，内部发射近1G赫兹的高频探测波，可以穿透塑料管，有效感知土壤环境。

不受土壤中盐离子的影响，化肥、农药、灌溉等农业活动不会影响测量结果，数据精准。传感器的电极没有直接与土壤接触，避免电力对土壤及土壤中的植物的干扰。

虫情测报仪

利用现代光，电，数控等技术，自动完成诱虫，杀虫，虫体分散，拍照，运输，收集，排水等系统作业。

上下两层远红外虫体处理仓，致死率不低于98%，虫体的完成率不小于95%，采用雨虫分离技术，自动将雨水与昆虫分离。

采用光控技术：白天关灯待机，夜晚自动开机检测，且在夜间工作时，不会因瞬间强光而改变工作状态。

引虫灯四周设有百叶窗，可有效防止非目标大虫子或树叶等杂物进入设备，影响虫体识别。

气象站

视频监控

视频监控设备可实时动态查看农业田间动态影像，并通过网络上传至平台查看。

农业四情测报平台

1、农业物联网四情监测系统平台介绍

农业四情测报平台是集虫情、气象、墒情监测为一体在线监控平台。虫情监测具有Al害虫自动识别、远程实时查看虫情、虫情在线分析、害虫种类自动识别、区域虫情统计、虫情变化趋势分析、设备监测等功能。气象监测具有远程实时查看气象、在线分析气象历史数据的功能。墒情监测具有远程获取土壤墒情（如土壤温湿度、水分、PH）数据、在线分析土壤墒情历史数据的功能。

2、农业物联网四情监测系统监控主页

监控主页显示设备列表、大屏可视化、地图展示等菜单信息。显示土壤墒情、虫情、气象监测图标及设备的运行状态。

3、农业物联网四情监测系统虫情监测

虫情监测包括实时虫情、虫情分析、害虫种类、实时状态、操作记录五部分。

实时虫情

虫情分析：可查询到所选时间范围内的图片。

实时状态

操作记录

4、农业物联网四情监测系统虫情统计

虫情统计包括区域统计和趋势分析。

区域分析：选择区域，选择时间后点击查询即可查询出所选时间段区域内虫情设备的害虫数量。

4、农业物联网四情监测系统虫情统计

虫情统计包括区域统计和趋势分析。

趋势分析：选择区域，选择时间后点击查询，即可查询出区域内各害虫种类数量的曲线变化。

5、农业物联网四情监测系统气象监测

气象监测包括实时数据和历史数据两部分。

实时数据

历史数据

6、农业物联网四情监测系统墒情监测

墒情监测包括实时数据和历史数据两部分。

实时数据

历史数据

7、农业物联网四情监测系统视频监控

8、农业物联网四情监测系统系统管理

系统管理包括设备管理、用户管理、区域管理、系统日志四部分。

区域管理

系统日志

农业物联网四情监测系统功能特点
